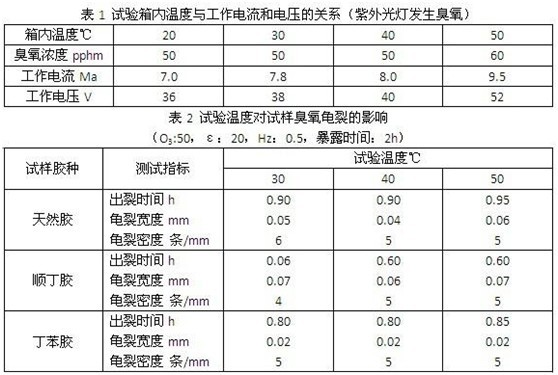

臭氧老化試驗箱試驗溫度的選擇通常是根據(jù)硫化橡膠使用環(huán)境的最高氣溫和試驗設(shè)備的控溫條件等因素來確定的，另一方面還要考慮到臭氧容易受熱的作用而分解，所以臭氧老化試驗的溫度不能過低，也不宜過高，GB/T13642-1992標(biāo)準(zhǔn)規(guī)定優(yōu)先選用的試驗溫度為40±2℃。根據(jù)我國各地的氣候情況，最高氣溫通常達(dá)到37～44℃。在南方的夏天，氣溫經(jīng)常在30℃以上，要做30℃以下的試驗是不可能的。但試驗溫度也不應(yīng)超過60℃，否則，熱氧老化將逐漸起主導(dǎo)作用，而且會加速臭氧的分解，影響試驗結(jié)果。表1示出臭氧老化試驗箱內(nèi)溫度與發(fā)生臭氧的紫外光燈所需的電流和電壓的關(guān)系，可見，當(dāng)溫度達(dá)到50℃時，臭氧開始分解，所需的工作電流和電壓都要相應(yīng)提高較多，才能保持所需的臭氧濃度。表2為試驗溫度對硫化橡膠試樣臭氧龜裂影響到的試驗結(jié)果�？煽闯鰷囟葘Τ粞觚斄殉潭扔绊懖幻黠@，但對龜裂出現(xiàn)時間則有些小差別，如溫度50℃時試樣出裂時間則延遲了一些，說明不同溫度試驗的結(jié)果是不能作比較的。因此，采用40±2℃為試驗溫度是比較適宜的。但GB/T13642-1992標(biāo)準(zhǔn)還推薦了可選用的其它試驗溫度，如30±2℃或23±2℃，可供低溫度地區(qū)采用。
|
