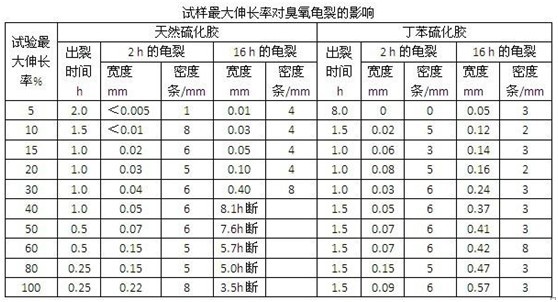

為了模擬橡膠制品的應(yīng)用條件，試樣進(jìn)行動態(tài)拉伸時(shí)其最大伸長率根據(jù)制品實(shí)際使用狀態(tài)來選取。據(jù)調(diào)查，大部分橡膠制品在實(shí)際使用受到應(yīng)力應(yīng)變作用時(shí)其變形率都不超過30%，除特種用途外，一般都在5～20%的變形率。試樣不同的伸長率，臭氧老化的結(jié)果是不同的。下表示出了兩種硫化膠試樣最大伸長率對臭氧龜裂影響的老化試驗(yàn)結(jié)果，從表中可見，試樣在動態(tài)拉伸時(shí)的最大伸長率對臭氧龜裂有很大影響，若伸長率越大，則臭氧龜裂越嚴(yán)重，龜裂發(fā)展的速度也越快。但裂紋出現(xiàn)時(shí)間對于丁苯膠則有些不同，即其伸長率為15～30%的試樣出裂時(shí)間早些。這些都可能與試樣受應(yīng)力活化、拉伸取向、機(jī)械疲勞等諸因素有關(guān)。以上說明不同的伸長率對不同試樣的試驗(yàn)結(jié)果是不相同的，所以最好是選用符合或接近橡膠制品在實(shí)際使用時(shí)的最大伸長率進(jìn)行試驗(yàn)，一般可在5～30%間選用，但不宜小于5%或小于試樣的永久變形值，不然，試橛難于產(chǎn)生臭氧龜裂，得不到試驗(yàn)結(jié)果。如果采用的伸長率過大或超過實(shí)際使用條件時(shí)，則有可能由發(fā)生的機(jī)械疲勞的龜裂取代臭氧龜裂，導(dǎo)致不客觀的試驗(yàn)結(jié)果。因此，臭氧老化試驗(yàn)箱GB/T13642-1992標(biāo)準(zhǔn)建議試樣動態(tài)的最大伸長率采用1%為主的規(guī)定，向ISO靠攏。
|
